Радиографическая плёнка — это техническая радиографическая плёнка на полиэфирной (обычно синеватой) основе, покрытая с обеих сторон светочувствительной эмульсией из кристаллов галогенида серебра в желатине. Двусторонняя эмульсия повышает «скорость» (чувствительность) плёнки и позволяет получать контрастные снимки при промышленной радиографии — рентгенографическом/гамма-контроле сварных швов, литья и других изделий.
Основные характеристики и стандарты
Для объективного сравнения плёночных систем в промышленной радиографии применяют международные стандарты ISO/EN и ASTM
Ключевые параметры классификации по EN ISO 11699-1 / EN 584-1:
- Градиент G (контраст),
- Зернистость σD
- CEN-скорость S (чувствительность)
Классификация проводится в комбинации с заданными свинцовыми экранами, и не распространяется на системы с флуоресцентными усиливающими экранами. Цель — гарантировать требуемое качество снимков при НК.
Практически это означает, что плёнки разных классов (C1…C5) различаются балансом «скорость ↔ резкость/зернистость»: более «быстрые» дают меньшее время экспозиции, а более «медленные» — максимальную резкость и минимальную зернистость для выявления мелких дефектов.
Виды и классы: как ориентироваться
В промышленной радиографии используют экранированные (с Pb-экранами) и неэкранированные варианты поставки. Стандартизованная классификация плёночной системы определяется именно в сочетании со свинцовыми экранами (типично 0,025 мм с каждой стороны).
Общая логика применения:
Плёнка Foma: линейки INDUX и FOMADUX
FOMA NDT SYSTEM включает промышленные плёнки INDUX (собственно радиографическая плёнка) и решения под маркой FOMADUX — пакеты поставки (в т.ч. FOMAPAK и ROLLFILM) и химикаты для ручной/автоматической обработки.

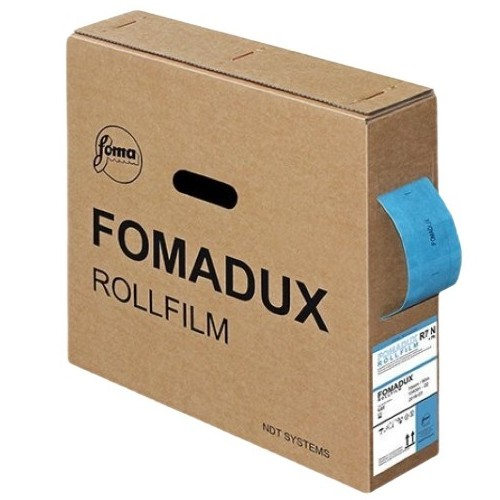

Для ROLLFILM доступны варианты со свинцовыми экранами и BLR (без экранов).
Сводная таблица по основным позициям Foma
| Модель | Класс по EN |
Характер | Типичные задачи | |
| C1 | Special | Низкая скорость, экстремально мелкое зерно | Тонкостенные стали, лёгкие металлы, пластики/композиты; выявление критических малых дефектов | |
| INDUX R3 | C2 | Class I | Низкая скорость, крайне высокая резкость | Радиография с/без экранов, когда критична мелкая деталь |
| C3 | Class I | Средняя скорость, очень высокая контрастность | Тонко-/среднестенные легкосплавные и тонкостенные стальные изделия; при высоких энергиях — плотные металлы | |
| INDUX R5 | C4 | Class I | Стандартная скорость, очень мелкое зерно | Среднестенные стали, толстостенные лёгкие сплавы |
| INDUX R7 | C5 | Class II | Высокая скорость, мелкое зерно | От тонкостенных сталей (на низких кВ) до толстостенных плотных металлов (гамма высокой энергии) |
Характеристики радиографической плёнки Foma — на что смотреть при выборе
Применение в промышленности
Применение радиографической плёнки Foma (INDUX):
Рекомендации по применению по конкретным моделям (R2/R4/R5/R7) и диапазонам энергий/толщин приведены в официальных инструкциях Foma.
Купить пленку Foma в России
«Меридиан-Логистик» — единственный официальный представитель FOMA в России. Доставляем по Москве, Самаре, Санкт-Петербургу и во все регионы РФ транспортными компаниями.
Если вам нужна промышленная рентгенографическая плёнка / плёнка для неразрушающего контроля с быстрым подбором по классу и типовым задачам — обратитесь к нам и мы поможем подобрать плёнку Foma (INDUX/FOMADUX) под вашу технологию и регламенты. При необходимости предоставим сертификаты и консультации по выбору класса и режимам обработки.
Заключение
Плёнки Foma INDUX/FOMADUX закрывают ключевые сценарии промышленной радиографии — от поиска малых дефектов в тонкостенных изделиях до контроля массивных узлов на высоких энергиях. Опора на международные стандарты EN ISO 11699-1 / EN 584-1 / ASTM E1815 и детальные листки данных упрощают выбор класса и прогноз качества. Правильная комбинация класса плёнки, Pb-экранов и режима обработки обеспечивает воспроизводимый результат и экономику процессов НК.
